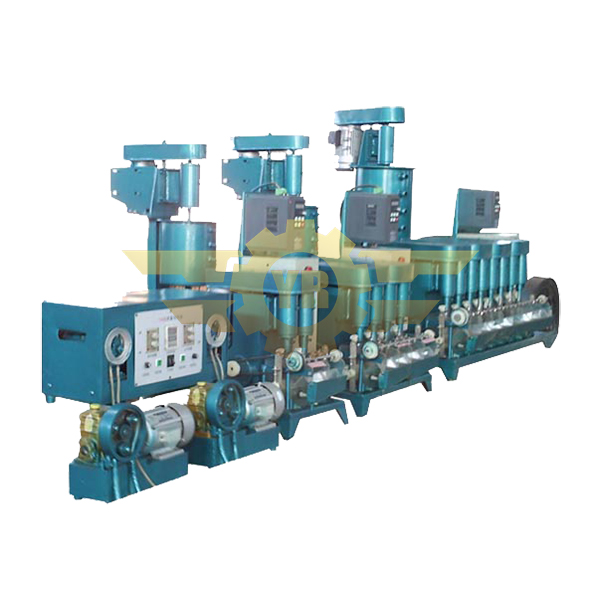

實驗室用XFLB型閉路連續浮選機 XFLB連續浮選機
- 產品品牌YR
- 產品型號XFLB
一、用途
實驗室用XFLB型閉路連續浮選機是用少量代表性礦樣進行連續浮選試驗，試驗結果能代表實驗室單機小型閉路實驗和半工業試驗的結果，并能在較短時間提供實驗室用或工業性用的選礦指標。
XFLB型閉路連續浮選機是自吸式機械攪拌連續浮選機，它是不需要或需要少量輔助設備，設備配置方便可調，完成有色金屬、黑色金屬和非金屬的選礦實驗。
二、XFLB型閉路連續浮選機的設備組成
儲漿捅1臺攪拌桶2臺 微量給藥機1臺 膠管泵2臺

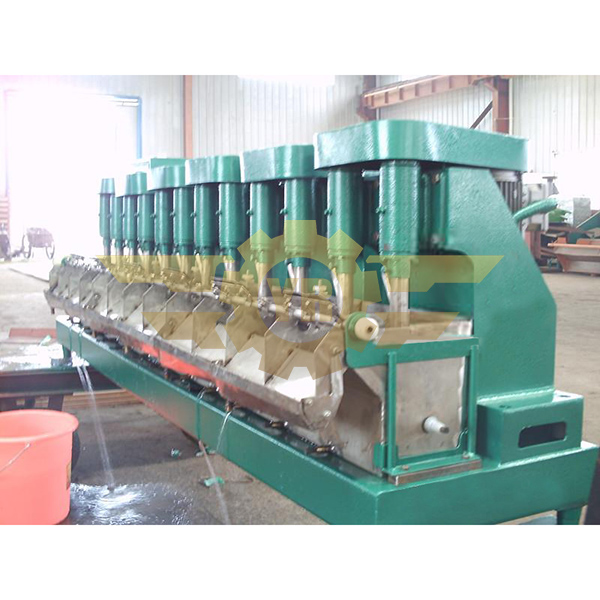

連續浮選機：1升8槽1臺0.75升4槽1臺0.5升2槽1臺
如用戶需要特殊組合時另行提出
三、主要技術特性
|
型號規格 |
單位 |
連續浮選機 |
儲漿捅 |
攪拌桶 |
|||
|
1.0 |
0.75 |
0.5 |
|||||
|
8槽 |
4槽 |
2槽 |
|||||
|
槽容積 |
L |
1.0 |
0.75 |
0.5 |
20 |
5.0 |
|
|
葉輪直徑 |
mm |
|
|
|
|
|
|
|
葉輪速度 |
1 |
m/s |
7.9 |
7.5 |
7.5 |
7.5 |
7.4 |
|
2 |
7 |
6.9 |
6.9 |
6.1 |
6.5 |
||
|
3 |
6 |
6 |
6 |
|
5.8 |
||
|
刮板速度 |
1 |
r/min |
20 |
|
|
||
|
2 |
30 |
||||||
|
給礦粒度 |
mm |
0.1-0.3 |
|||||
|
主電機功率 |
w |
180/2槽 |
180 |
90 |
|||
|
刮板電機 |
w |
|
|
|
|||
|
吸氣量 |
m/min |
|
|
|
|||
|
處理能力 |
kg/h |
3-5 |
|
|
|||
|
外形尺寸 |
Mm |
|
|
|
|||
|
重量 |
kg |
160 |
|
|
|||
四、結構簡介
實驗室用XFLB型閉路連續浮選機主要有由儲漿捅、攪拌桶、微量給藥機膠管泵和1升、0.75升、0.5升連續浮選機組成。
儲漿捅是用來儲存磨制調好的礦漿，采用葉輪攪拌使其不沉淀。
攪拌桶通過輪旋轉攪拌，使礦漿均勻，礦漿自儲漿桶流向攪拌桶和浮選機，其流量大小靠改變流道面積來實現。
這種連續浮選機具有自吸能力強，充氣量大等特點，礦漿的流動，泡沫產品的流動和空氣的吸入是靠葉輪旋轉來形成負壓造成的中礦的返回為可適當加膠管泵。液面調整靠伸縮管，改變伸縮管的長度，即可調整液面高度,調整方便不堵塞.
給藥機供給浮選用輔吸劑起泡劑及調整劑.
五、使用操作
1、按預先編好的連選工藝流程，選擇好所用浮選機的規格和槽數。
2、按工藝流程布置所有的浮選機、儲漿捅、攪拌桶、給藥機和膠管泵等。
3、根據浮選要求選擇主軸轉速主軸電機為變頻無級調速0.1~60Hz旋動變頻器控制鈕,可無級調正主軸轉速)和刮板轉速并調整好三角皮帶。
4、安排好水泵、電源、儲礦和排礦設施等。
5、檢查浮選機及其輔助設備有無損壞，轉動主軸是否靈活，有無卡住現象，液面調整的伸縮有無脫落和漏氣。
6、檢查攪拌軸和浮選軸的旋向，取下皮帶罩，拔下皮帶，接通電丨丨丨源，調電機皮帶輪為正轉，即視主軸為順時針方向回轉戴上皮帶及罩即可工作。
7、調節調漿桶和攪拌桶的流量，將流量管（玻璃管）用乳膠套住，再將乳膠管套在儲漿捅和攪拌桶的放礦管上，根據工藝要求的流量大小，用砂輪磨玻璃出口處，改變流道面積，因而達到控制流量。通常出廠時玻璃管出口徑基本在2mm，欲保持恒定的液面高度，可將上面的放礦口打開，多余礦漿從此流出，可用泵將流出的礦漿送回儲液槽。
8、浮選作業前，應將給藥機按工藝要求選擇好流量，布好管路，將配好的礦漿倒入儲漿捅內，即可開始試驗。
六、維護和保養
經常檢查各緊固件是否松動。
工作前要檢查槽內有無東西將軸卡死，葉輪是否脫落，充氣裝置，輸礦管壓蓋和套筒是否有漏氣現象。
主軸軸承每半年更換一次潤滑脂，潤滑脂的熔點要大于100℃，供油不要過多，以免滲漏到浮選槽內。
刮板軸軸承每次運行前加一點溶機油。
實驗完畢應清洗各部并擦干。
七、易損件各細表
|
序號 |
易損件名稱 |
型號 |
|
1 |
玻璃管 |
XFLBT20-23A |
|
2 |
液面調整管 |
XFLB0.5-70-0.4A |
|
3 |
油封 |
PG10x22x8.15x30x10 |
|
4 |
三角皮帶(主電機) |
O型500、450、710 |
|
5 |
葉輪（轉子） |
|
|
6 |
定子 |
|
