XCTS-Ф300型磁力脫水槽 磁力脫泥槽 實驗脫水槽 實驗脫泥槽
- 產品品牌YR
- 產品型號XCTS
一、用途
磁力脫水槽是一種利用礦石的比重差和磁性弱的不同，及礦物干涉沉降的作用，使含鐵礦物與脈石分離并能使礦物進行脫泥和脫水濃縮的選礦試驗室設備。
磁力脫水槽及利用固體粒子的重力大小來選別有用礦物。為了加強選別效果而增設了磁力系統，使輕而細小的磁性有用礦物粒子受磁力作用而互相吸引，團聚成為大粒，從礦泥中選出，并在錐端磁場吸引下和粗粒的精礦一起迅速降落。這樣不但達到了選別目的，而且強化了選別過程。
二、工作原理、結構簡述及優點

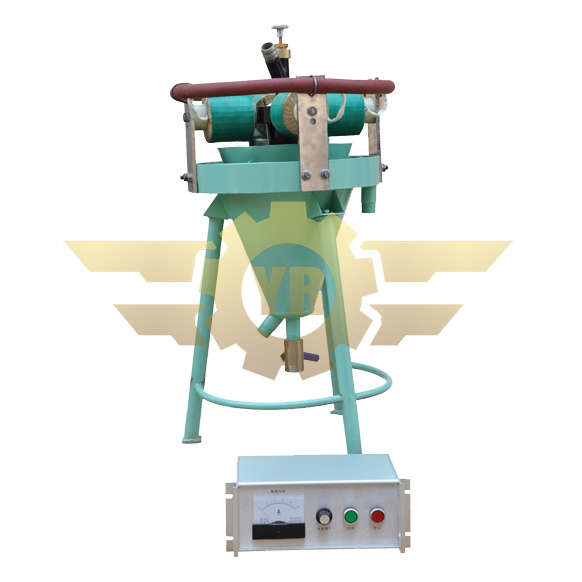

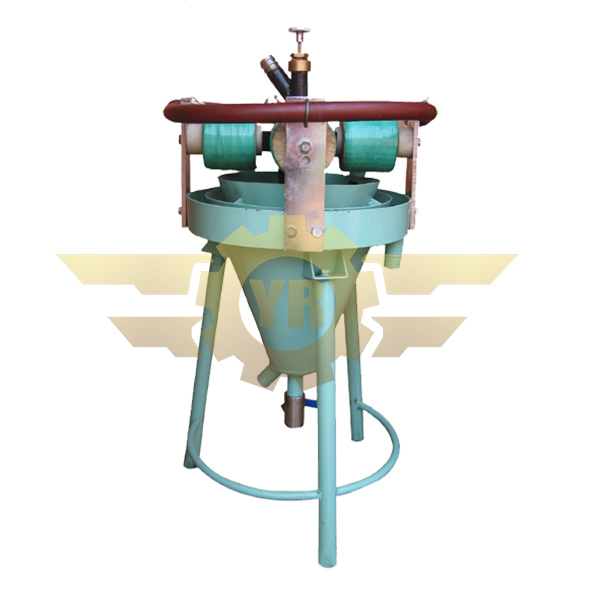

磁力脫水槽的外形與圓錐分機機很相似，其不同在于錐形箱上加設一套磁力系統，其外形如圖所示。
礦漿由錐形斗1給入，通過錐形斗，經錐形鐵芯2，并與由擋水板3流入的清水匯合而形成逆流，此時線圈產生磁力線通過外桶體4和錐形鐵芯2的下端在錐形桶的底部造成較強的尖端磁場，由錐形斗下落的逆升的礦漿受到磁力吸引使較細的磁性礦粒團聚成大粒和重的粒子一起借重力沉降底部，并從排礦口5自然排出，輕而細小的弱磁性的微粒子則借上升水流作用，從桶體的上部排出至溢流槽而成為尾砂。
三、技術參數
|
型號規格 |
|
XCTS-Ф300 |
|
槽體直徑 |
㎜ |
Ф300 |
|
給礦粒度 |
㎜ |
0-0.5 |
|
磁場強度 |
MT |
≤80 |
|
處理能力 |
kg/h |
100-200 |
|
線圈供電功率 |
V |
150 |
|
鐵心數目 |
(個) |
4 |
|
全部線圈額定電流 |
A |
1.5 |
|
外形尺寸 （長×寬×高） |
㎜ |
540×540×830 |
|
質量 |
kg |
80 |
四、安裝、使用與調整
磁力脫水槽根據使用目的及工作性能可以代替磁選作業，亦可配置于其他設備提高選別效率。
磁力脫水槽的中心軸線應垂直而固定在支架上。在工作中不得有振動的可能，其安裝位置應考慮到給砂、排礦、調整等操作方便，是所有的聯接膠管的彎曲處不得有銳角，以免影響礦漿之流通，在聯接處注意擰緊不得有漏泄現象。磁力脫水槽安裝在地點應有單相交流50HZ、220V電源，并須有自來水箱等設備。
磁力脫水槽在激磁電流為1.5A時，使用時間不超過2小時，線圈發熱不得超過90℃，如有工作當中發現過熱現象應停止工作，待溫度降低后再使用。
水流調整應根據溢流及沉降選別情況進行調節水壓及水流擋板3的距離。
磁力脫水槽可完成下列任務：
1、在粗選作業中采用磁力脫水槽代替磁選機，提高金屬回收率，及降低尾礦中鐵分的流失。
2、在粗選作業中采用磁力脫水槽，可以增加粗粒中礦回收，因此一次球磨機的處理可以提高。
3、利用磁力脫水槽代替一次磁選機以后，在同樣磨礦粒度下其粗精礦的品位比磁選機較低，主要是由于磁力脫水槽回收了粗粒中礦之故。如果降低磨礦粒度，就可以獲得較高品位的粗精礦。
4、磁力脫水槽不僅用在一次選別時可取得較好的效果，同時在各工序中加應用，也可以提高品位和起到濃縮作用，給脫水過程創造有利條件。
