XCF、KYF型充氣式浮選機
- 產品品牌永瑞
- 產品型號XCF|KYF
KYF型充氣式浮選機
【產品簡介】一款不吸漿的充氣機械攪拌式浮選機（參照芬蘭奧托昆普OK型浮選機設計）。【有效容積】1～38m3【產品改進】葉片后傾式錐形葉輪，結構簡單，攪拌能力強，能耗低；在葉輪腔中裝置了多孔圓筒形空氣分配器，空氣分散均勻；采用U形槽體，尾砂沉積少；
優勢特點
功耗很小，可節能30-50%；
礦粒懸浮好，浮選指標高；
易損件磨損輕，壽命長；
機械攪拌式，不能自吸氣，不能自吸礦漿，作業間需階梯配置。
可與XCF型浮選機構成聯合浮選機組作直流槽。
工作原理
KYF型充氣機械攪拌式浮選機的葉輪旋轉時，槽內礦漿從四周經槽底由葉輪下端吸入葉輪葉片間，同時，由鼓風機給入的低壓空氣經風道、空氣調節閥、空心主軸進入葉輪腔的空氣分配器中，通過分配器周邊的孔進入葉輪葉片間，礦漿與空氣在葉輪葉片間進行充分混合后，由葉輪上半部周邊排出，排出的礦流向斜上方運動，由安裝在葉輪四周斜上方的定子穩定和定向后，分散到整個槽子中。礦化氣泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，礦漿再返回葉輪區進行再循環，另一部分則通過槽間壁上的流通孔進入下槽進行再選別。
產品結構圖
KYF型充氣機械攪拌式式浮選機

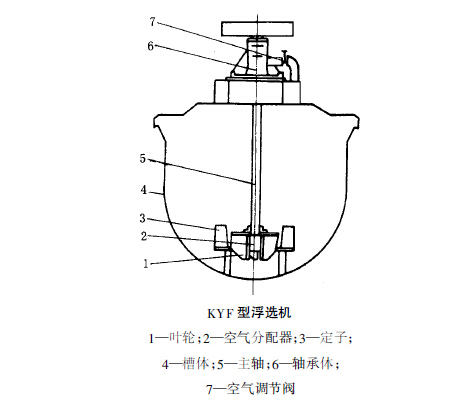

KYF型充氣機械攪拌式浮選機（礦用浮選機）有U型槽體浮選機和柱型槽體浮選機兩種，浮選機主要由葉輪、定子、主軸、軸承體、空氣調節閥和槽體等組成，如圖所示。
KYF型充氣機械攪拌式浮選機（礦用浮選機）適用于大、中型選礦廠粗選和精選作業，可選別有色金屬、黑色金屬和非金屬礦物，入選物料粒度范圍為0.3～0.01mm（-0.074mm粒級含量＞50%）。
XCF型充氣式浮選機
【產品簡介】一款自吸漿的充氣機械攪拌式浮選機（作為KYF型浮選機的吸入槽）。【有效容積】1～38m3【產品改進】該機槽體與KYF型浮選機相同，不同的是在葉輪的上方設有一個蓋板，以形成一個負壓區，自吸礦漿，但功耗略高一些。
優勢特點
攪拌能力強，結構簡單
空氣分散均勻，氣漿結合好
尾砂沉積少，圓周速度低，功耗小
可與KYF型浮選機構成聯合浮選機組作吸入槽
工作原理
xcf浮選機的電機通過傳動裝置和空心主軸帶動葉輪旋轉。槽內礦漿從四周通過槽底經葉輪下葉片內緣吸入葉輪下葉片間，與此同時，由外部給入的低壓空氣，通過橫粱、空氣調節閥、空心主軸進入下葉輪腔中的空氣分配器，然后通過空氣分配器周邊的小孔進入葉輪下葉片間，礦漿與空氣在葉輪下葉片間進行充分混合后，由葉輪下葉片外緣排出。由于葉輪旋轉和蓋板、中心筒的共同作用，在葉輪上葉片內產生一定的負壓，使中礦泡沫和給礦通過中礦管和給礦管流人中心筒內，并進入葉輪上葉片間，最后從上葉片外緣排出。由葉輪下葉片外緣排出的礦漿和空氣混合物與葉輪上葉片外緣排出的中礦和給礦經安裝在葉輪周圍的定子穩流并定向后，進入槽內主體礦漿中，礦化氣泡上升到礦漿表面形成泡沫層，礦漿一部分返回葉輪下葉片間進行再循環，另一部分通過槽間壁上的流通孔進入下一槽進行再選別或作為某一最終產品排出。葉輪隔離盤的作用是使下葉片排出的礦漿和空氣混合物不影響葉輪上葉片的吸漿。
產品結構圖
XCF型充氣式浮選機

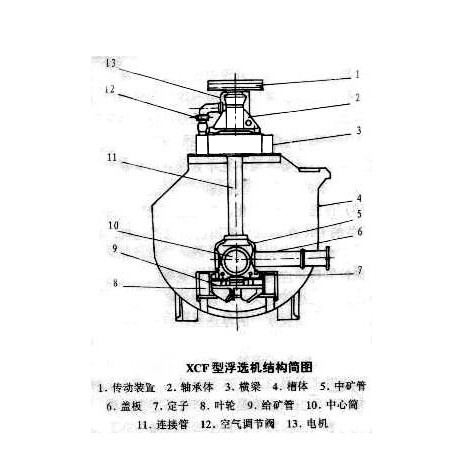

XCF型充氣式浮選機結構如圖所示，由容納礦漿的槽體、帶上下葉片的大隔離盤葉輪、徑向葉片的座式定子、對開式圓盤式蓋板、對開式中心筒、帶有排氣孔的連接管、軸承體以及空心主軸和空氣調節閥組成。深槽型槽體，有開式和封閉式兩種結構。軸承體有座式和側掛式，安裝在兼作給氣管的橫梁上。
xcf型浮選機可廣泛用于有色金屬、黑色金屬、和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。
